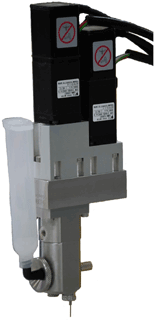

ノイベルクディスペンサEW 型は、2台のサーボモータでセラミックプランジャを
制御する、容積計量方式の微量精密ディスペンサです。

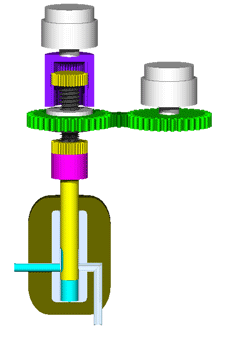

動作説明

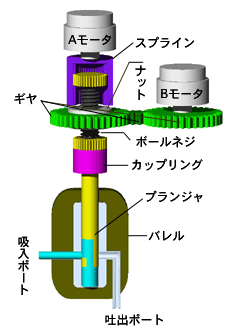

EW型はポート付プランジャ、吸入ポートと吐出ポートを持つバレルで
構成されています。プランジャは分解できるカップリングを介してボールネジの
軸の一端に接続し、軸端のもう一方はスプラインを介してAモータの軸に接続
しています。ボールネジのナットはギヤを介してBモータに接続しています。
A,Bモータを同期して180度回してポートの切り替えを、Bモータ
すなわちナットを回して、プランジャを往復動させ吸入吐出を行います。
(PAT.P.)


型式をクリックすると、カタログがPDFファイルで表示されます。
EW

EW
  制御モータは25角を使用し、ディスペンサから直接吐出する直結ノズル型の小型軽量タイプです。




NEUBERGディスペンサ 選定表 Nタイプ Lタイプ

Rタイプ Kタイプ Tタイプ



ストレートチューブポンプ
